Z644TC 陶瓷氣動雙閘板閥

技術參數:

公稱通徑：DN40-600mm（也可根據客戶需要定制）

公稱壓力：PN1.0—1.6MPa

適用溫度≤280℃（另有耐高溫型高可耐400℃高溫）

氣動執行器工作壓力：0.4~0.6MPa

適用介質：粉煤灰、干粉塵、氣體、水等

工作原理：

借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。其中，Z644TC 陶瓷氣動雙閘板閥的工作原理為：當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

技術要求：

1,Z644TC氣動陶瓷雙閘板閥結構緊湊,閥門門軸與殼體組件之間空隙,采用門軸密封件進行密封,保證閥門在操作過程中不漏灰,而且利于檢修方便；

2,Z644TC氣動陶瓷雙閘板閥由左閥體和右閥體固聯而成,內部安裝有兩塊閘板,閘板可沿閥體內腔平行移動,小限度的占有閥腔空間,在開啟和關閉過程中實現自旋功能,閥門在工作狀態下達到不卡澀現象,閥門開關靈活；

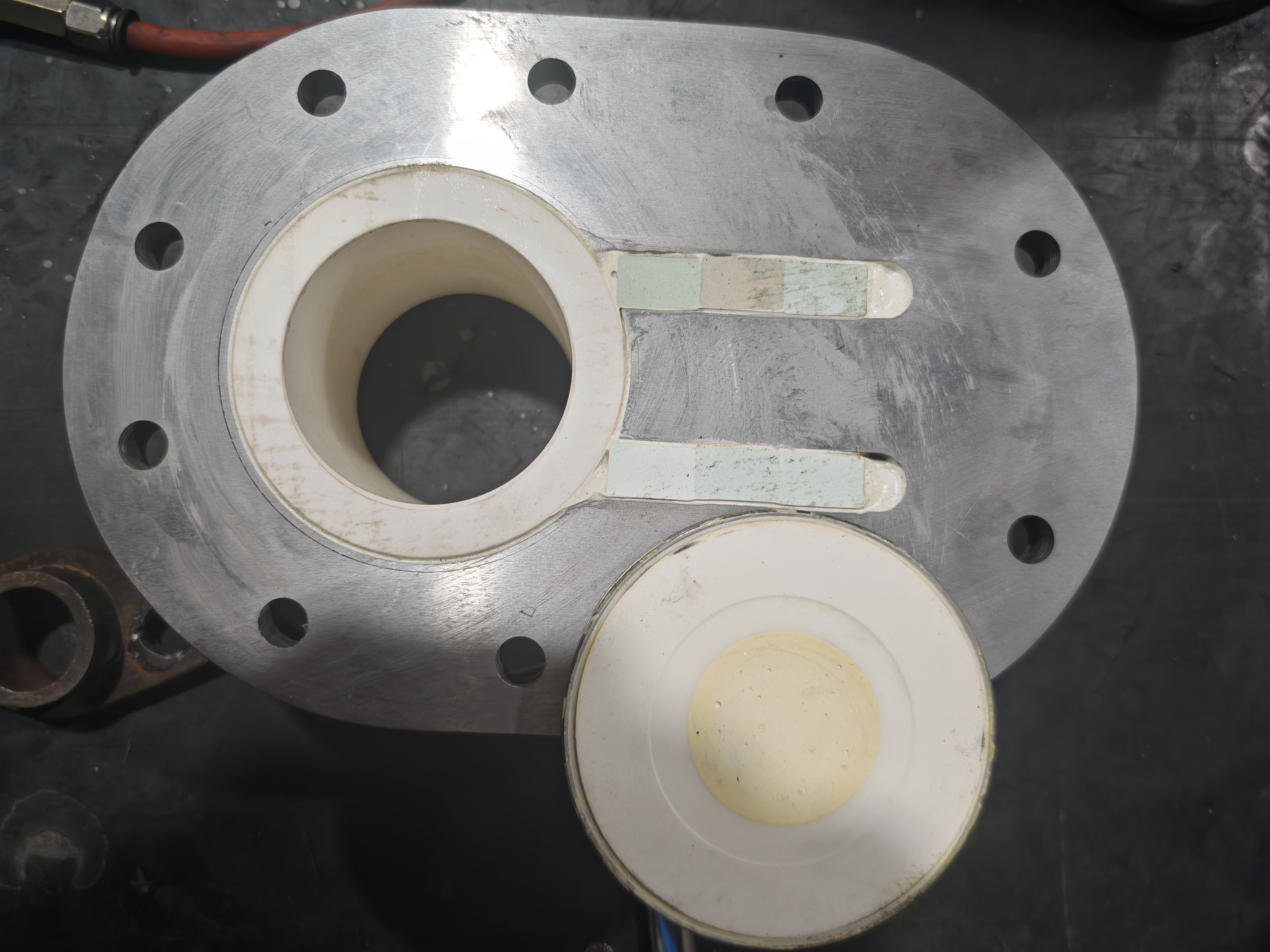

3,閥門閥體選用碳鋼結構,閥座選用工程陶瓷,閘板選用結構陶瓷不銹鋼,密封填料采用聚四氟乙烯或石墨石棉材料；

4,閥門在開啟,關閉得過程中,閘板與閥體密封面貼合緊密,閥體內缸桿進行直線運動,在強制結構的作用下實現密封；

5,氣動陶瓷雙閘板閥在開啟狀態下介質全面流通無阻塞；關閉時壓力密封牢固；

6,閥體內及閘板陶瓷采用*工藝進行制造,陶瓷表面平整光滑,與閥門過度處接觸嚴密,耐高溫溫度要求達到250℃；

7,所供閥門整體符合國家有關標準,閥門門體,門板光滑,完整,無裂紋,砂眼等不良現象；

8,氣動執行器反饋信號采用電磁式觸點；

閥門連接尺寸：

安裝說明：

　　 歡迎您選用本公司產品。為了延長使用壽命，提高工作效益，本閥門在安裝時盡量做到直立安裝。在條件不允許的情況下要45度裝。如倒裝或水平裝的情況下，必須延長空送時間，避免閥體積灰。
